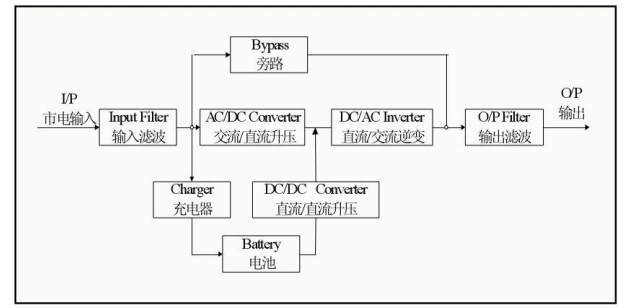

科士达UPS电源YDC9101H/9102H/9103H工作原理图

１．输入滤波：完成对输入市电的滤波，为UPS提供干净的电源。

2．AC/DC升压：将经过滤波后的市电进行交流/直流转换，并对转换后的直流升压，供 DC/AC 逆变使用。

３．DC/DC升压：当UPS工作在电池供电模式时，由该电路进行直流升压处理，供DC/AC 逆变使用。

４．DC/AC逆变：将经过升压处理的直流电转换成稳定的交流输出。

５．旁路：当UPS发生过载、逆变异常等故障时，将自动切换到旁路供电模式保证负载不断电。

６．充电器：标准型提供1A的充电电流，长效型提供4A的充电电流。

７．电池：适用电池类型为密封式免维护铅酸蓄电池。

８．输出滤波：完成UPS输出滤波，为负载提供干净的电源。
